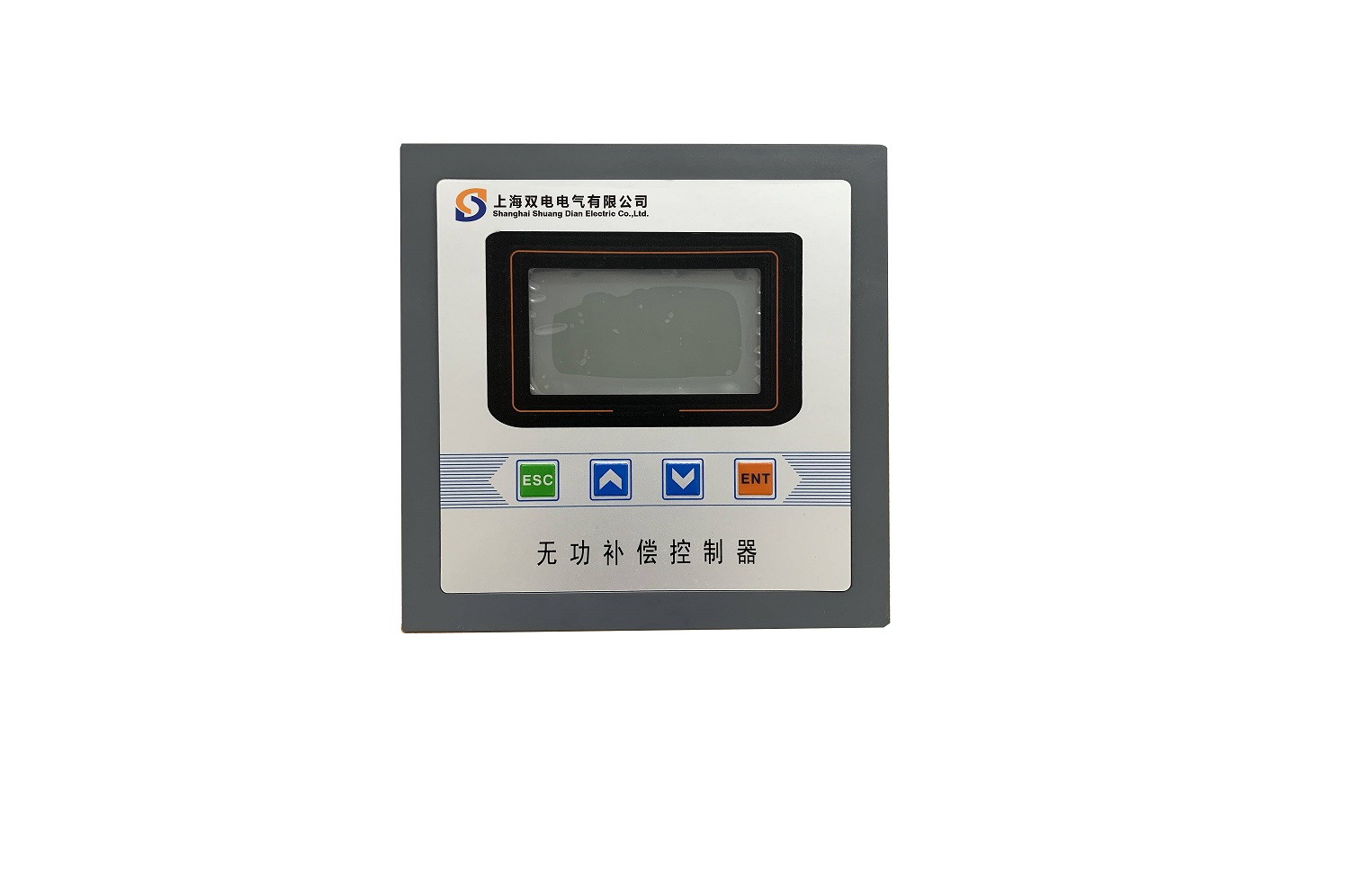

SDWK系列無功補償控制器是集數據采集、通訊、無功補償?shù)裙δ苡谝惑w的新型配電測控設備，適用于交流0.4KV、50Hz低壓配電系統無功補償控制。SDWK無功功率補償控制器以高速數字信號處理器DSP為核心，采用交流取樣，人機界面為128X64點陣大屏幕液晶顯示器，其具有采樣計算、無功補償、諧波分析、通訊等功能，自適應頻率FFT算法來計算系統的有功和無功功率，即使在系統電流波形發生畸變而失真的情況下，控制器也能保證測量精度。

• 采用液晶顯示，操作簡單，維護方便、利于現場故障查找

• 三相測量和控制顯示以下系統參數：

??—電網電壓、電流、頻率

??—有功功率 、無功功率、功率因數

??—諧波電壓、諧波電流

??—系統電壓畸變率、電流畸變率

• 電流互感器變比選擇


• 控制器保護功能：過壓保護、欠壓保護、過流、諧波電壓、諧波電流保護

• 目標功率因數設置功能，采用全數字處理器DSP技術，滿足更精準迅速的補償需求;采用定制液晶顯示器，參數豐富，操作簡潔

• 支持多種補償方案，可以設置每組電容器的無功功率

• 具有手動和自動兩種補償方式，可以設置循環(編碼投切)、線性(先投后切)兩種投切方式

• 溫度控制保護功能，溫度采集及溫控輸出功能，有效保護補償單元

• 具有RS485通信端口，支持MODBUS-RTU規約，與SCADA系統主站通訊，完成對配電線路的各種監控功能。

• 安全和再投入時間：再投入時間，當一個補償支路斷開后，就需要一定的放電時間，以防止電容器在沒有完全放電的情況下再次投入。


注：詳細技術參數請咨詢雙電電氣

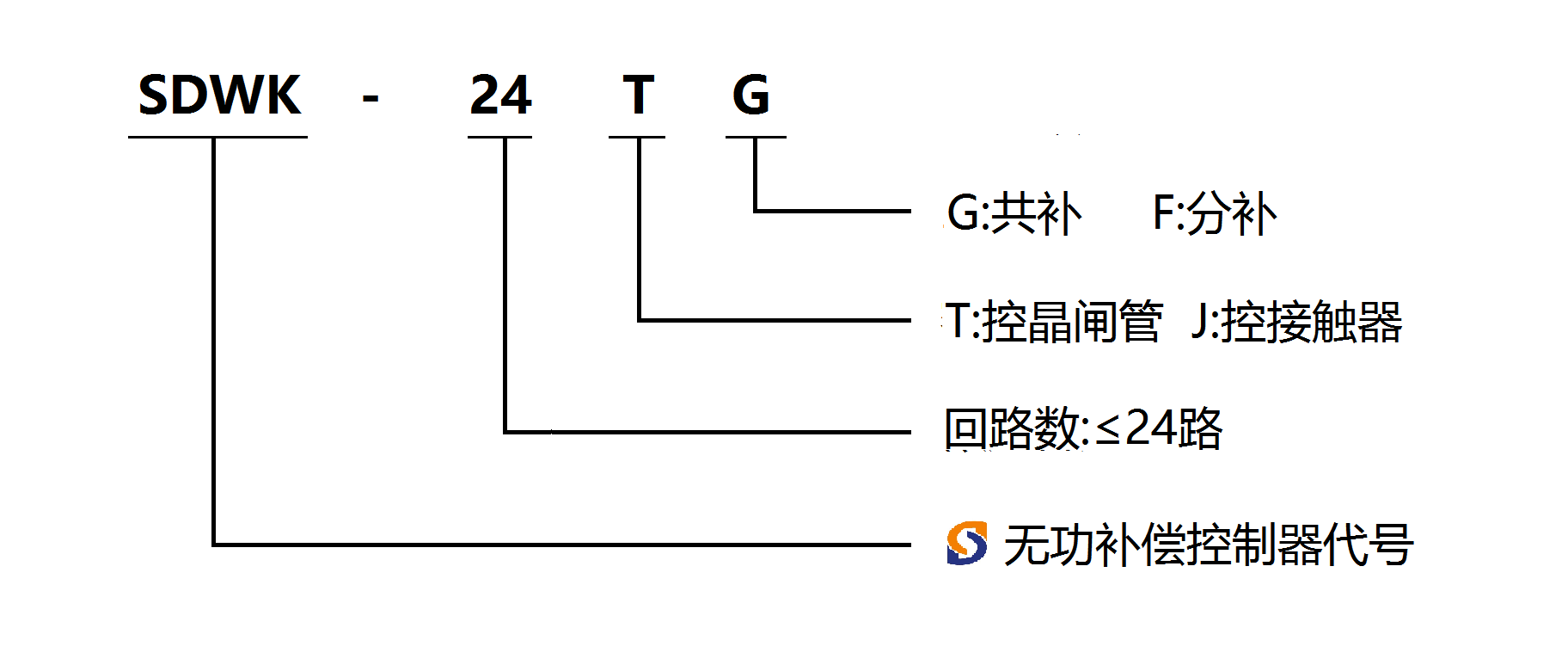

注：詳細產品選型請咨詢雙電電氣
