GETCOS-LCZ 靜態濾波補償組件

GETCOS-LCZ靜態濾波補償組件是由雙電設計生產的電力電容器與濾波電抗器組成，通過電容器與電抗器串聯組成濾波回路，起到濾除及抑制某特定頻率的諧波作用。根據負載特性和用戶設計需要，可以選擇不同的投切方式：接觸器、復合開關或者晶閘管開關等

021-5296-5785

產品描述

技術參數

產品選型

產品概述

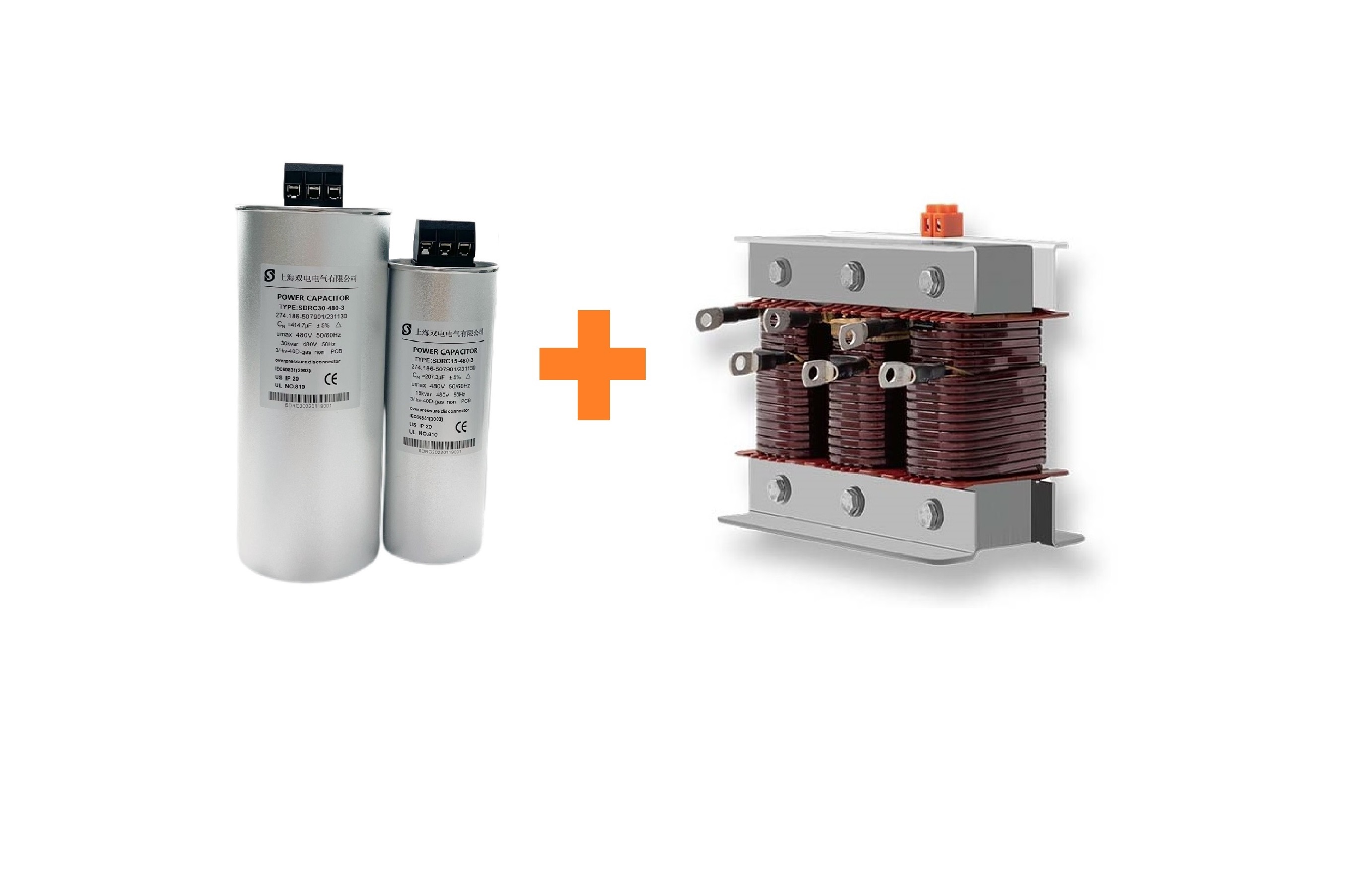

GETCOS-LCZ靜態濾波補償組件是由雙電電氣設計生產的電力電容器與濾波電抗器組成，通過電容器與電抗器串聯組成濾波回路，起到濾除及抑制某特定頻率的諧波作用。根據負載特性和用戶設計需要，可以選擇不同的投切方式：接觸器、復合開關或者晶閘管開關等

技術特點

>采用濾波電抗器以及補償電容器的組合套件，額定電壓和頻率：Un=250V/300V/440V/480V/690V(50Hz/60Hz)
>最大允許操作過電壓：1.05Un（連續工作）、1.1Un（8h/D）
>最大允許操作過電流：電抗器1.8In（連續工作）、電容器1.7In（連續工作）

注：詳細技術參數請咨詢雙電電氣

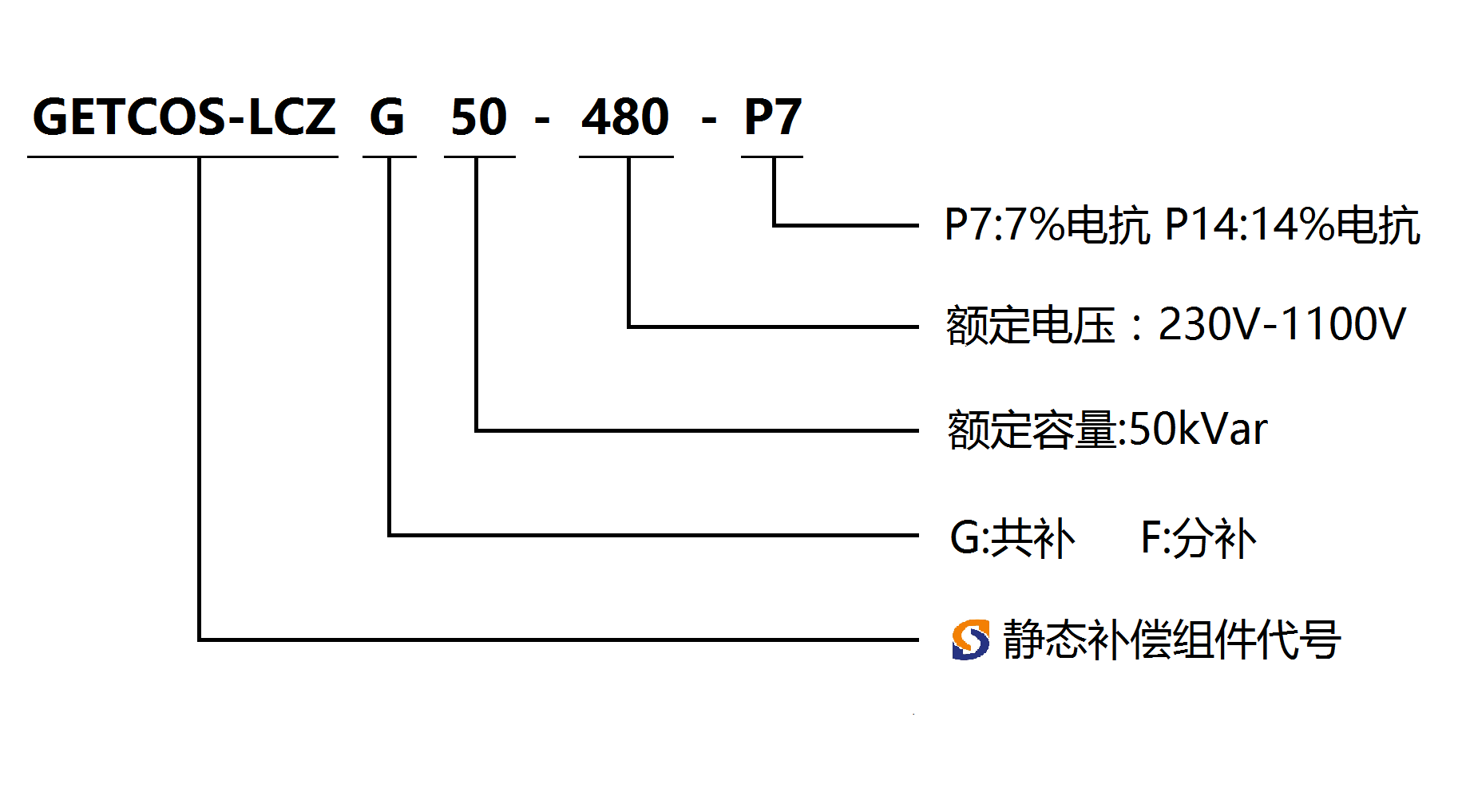

型號說明

常規產品選型

補償方式	組件型號	配套電容器		配套電抗器		電抗系數
補償方式	組件型號	電容器型號	數量	電抗器型號	數量	電抗系數
共補	GETCOS-LCZG 25-P7/480	SDRC-25/3P-480	1	SDRL-25/3P-480-P7	1	P7
	GETCOS-LCZG 30-P7/480	SDRC-30/3P-480	1	SDRL-30/3P-480-P7	1
	GETCOS-LCZG 50-P7/480	SDRC-25/3P-480	2	SDRL-50/3P-480-P7	1
	GETCOS-LCZG 60-P7/480	SDRC-30/3P-480	2	SDRL-60/3P-480-P7	1
分補	GETCOS-LCZF 10-P7/280	SDRC-10/1P-280	1	SDRL-10/1P-280-P7	1	P7
	GETCOS-LCZF 12.5-P7/280	SDRC-12.5/3P-280	1	SDRL-12.5/1P-280-P7	1
	GETCOS-LCZF 15-P7/280	SDRC-15/1P-280	1	SDRL-15/1P-280-P7	1
	GETCOS-LCZF 20-P7/280	SDRC-10/1P-280	2	SDRL-20/1P-280-P7	1
共補	GETCOS-LCZG 25-P14/525	SDRC-25/3P-525	1	SDRL-25/3P-525-P14	1	P14
	GETCOS-LCZG 30-P14/525	SDRC-30/3P-525	1	SDRL-30/3P-525-P14	1
	GETCOS-LCZG 50-P14/525	SDRC-25/3P-525	2	SDRL-50/3P-525-P14	1
	GETCOS-LCZG 60-P14/525	SDRC-30/3P-525	2	SDRL-60/3P-525-P14	1
分補	GETCOS-LCZF 10-P14/300	SDRC-10/1P-300	1	SDRL-10/1P-300-P14	1	P14
	GETCOS-LCZF 12.5-P14/300	SDRC-12.5/1P-300	1	SDRL-12.5/1P-300-P14	1
	GETCOS-LCZF 15-P14/300	SDRC-15/1P-300	1	SDRL-15/1P-300-P14	1
	GETCOS-LCZF 20-P14/300	SDRC-10/1P-300	2	SDRL-20/1P-300-P14	1
共補	GETCOS-LCZG 25-P7/690	SDRC-25/3P-800	1	SDRL-25/3P-800-P7	1	P7
	GETCOS-LCZG 30-P7/800	SDRC-30/3P-800	1	SDRL-30/3P-800-P7	1
	GETCOS-LCZG 50-P7/800	SDRC-25/3P-800	2	SDRL-50/3P-800-P7	1
	GETCOS-LCZG 60-P7/800	SDRC-30/3P-800	2	SDRL-60/3P-800-P7	1

注：其他規格產品選型，請咨詢雙電電氣！
