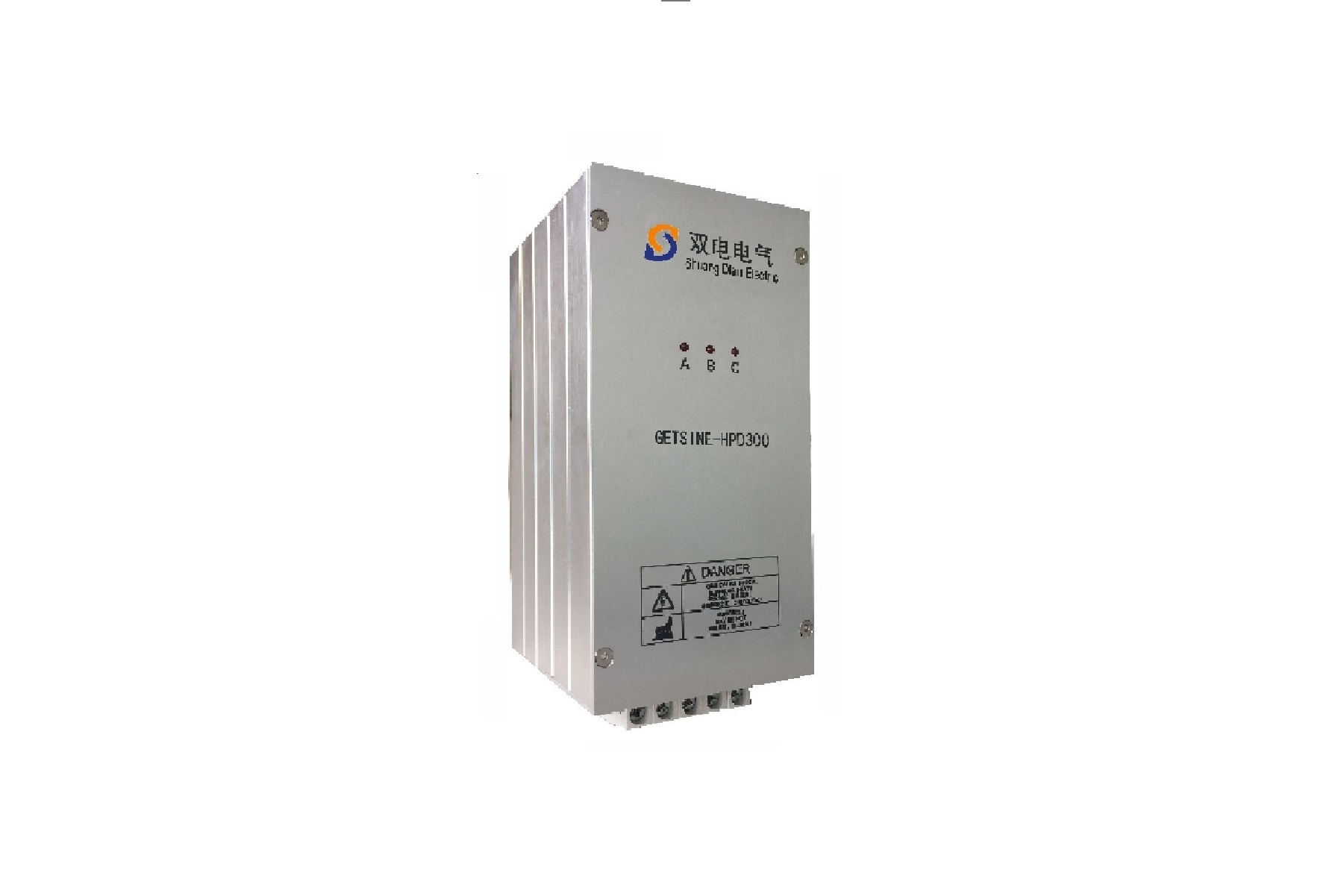

GETSINE-HPD 諧波保護器

電力電子技術的快速發展，非線性負荷的增加，配電網中的電壓、電流畸變越來越嚴重，通常情況下可在用戶側對大功率設備進行諧波治理，而實際配電系統中存在很多小容量的精密設備

021-5296-5785

產品描述

技術參數

產品選型

產品概述

GETSINE-HPD300系列諧波保護器是面對越來越惡劣的用電環境、為計算機、PLC等高精用電設備抵御高次諧波干擾和浪涌沖擊而開發的一款高可靠性的保護利器，它采用了超微晶合金材料與創新科技的特別電路,對用電設備產生的隨機高次諧波和高頻噪聲、脈沖尖峰、電涌等干擾具有抑制和吸收作用；同步跟蹤電壓波形,瞬時濾除電源中的尖峰、浪涌（雷電）、雜波，矯正因諧波影響而產生畸變的電壓波形，使電網電源波形變得光滑清潔，既改善了電網的供電質量，又保證了用電設備的安全可靠運行。

GETSINE-HPD300系列諧波保護器并接在電路中，將高次諧波消除在發生源，同時能有效保護高精設備免受來自電網高次諧波帶來的浪涌沖擊、高頻噪聲損害。裝置通過了相關部門嚴格性能測試，是一款值得信賴的高可靠產品，能為廣大用戶的用電設備提供有效保護，避免因來自電網的干擾和沖擊給重要設備帶來危害而引起的巨大損失。

技術特點

▌應用頻段寬：能夠吸收2K~20MHz的各種高次諧波和高次噪聲擾動;
▌體積小，易安裝：結構設計合理，支持壁掛和導軌安裝，接線簡單，安裝方便;
▌高可靠性：采用非晶合金材料與航空鋁材和工程塑料一體的外殼，降低用電設備的故障率，具有很好的經濟效益;
▌耐高溫處理：具備效率高、無噪音、損耗低等特點，可極為有效地吸收配電網中的高次諧波;
▌綠色環保：裝置本身幾乎不耗電，具有超高的經濟效益；
▌適用性廣：適合各種精密負載;
▌結構合理：接線簡單，安裝調試方便。

技術參數

	類別名稱	GETSINE-HPD300-3/A
基本參數	參考標準	IEC61000-4-5；IEC60939-1-2；GB14549-93
	功能	吸收2K~20MHz高次諧波，自動消除用電設備產生的隨機高次諧波和高次噪音干擾
	額定電壓/額定頻率	230V~400V±20%；50/60Hz
	接線方式	單相或者三相
	外接開關	10~16A/3P
	安裝方式	固定安裝
	外形尺寸	以實際尺寸為準	以實際尺寸為準
	防護等級	IP44
	最大脈沖電流/A	15000A
	鉗位電壓/V	對于2500V（1.2uS/50uS）的浪涌電壓，可限制在1000V
	抗浪涌電流/A	對于2500V（1.2uS/50uS）的浪涌電壓，浪涌電流不超過1200A（80uS/20uS）
	絕緣電阻	＞2MΩ
	耐壓/V	2000VAC/10S 無擊穿和閃絡現象
	使用壽命	16000H
濾波性能	保護頻段	2KHz~10MHz
	漏電流	＜1mA
外部環境	運行溫度范圍	-25℃~+55℃
	存儲溫度	-35℃~+65℃
	相對濕度	95%
	大氣壓力	50~110kpa
	工作環境	無腐蝕性及導電粉塵
電磁兼容	震蕩波抗擾度	IEC60255-22-1 Ⅲ級
	靜電放電抗擾度	IEC60255-22-2 Ⅲ級
	射頻電磁場輻射抗擾度	IEC60255-22-3 Ⅲ級
	電快速瞬變脈沖群抗擾度	IEC60255-22-4 Ⅲ級
特性	功耗	＜0.2W
	溫升	＜5℃

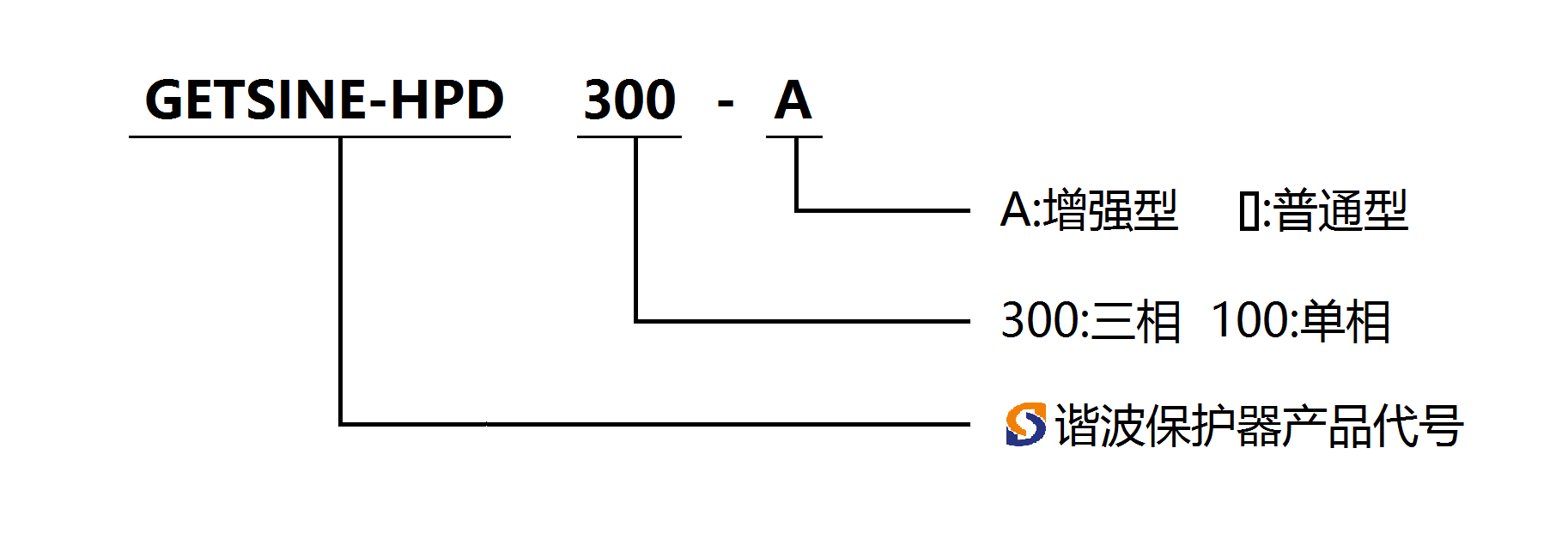

型號說明

常規產品選型

產品類型	裝置類型	安裝模式	GETSINE-HPD 300
產品類型	裝置類型	安裝模式	產品型號
增強型	三相	掛壁	GETSINE-HPD 300-A
普通型	單相	掛壁	GETSINE-HPD 300
增強型	三相	掛壁	GETSINE-HPD 100-A
普通型	單相	掛壁	GETSINE-HPD 100
